Калибровочные пластины

Калибровочные пластины поставляются наборами, поштучно, возможно изготовление по чертежам.

- Изготовлены из нержавеющей стали AISI-304, AISI-301, 12Х18НТ10Т
- Маркировка на каждой пластине
- Срок изготовления от 3 дней

ОСТАВИТЬ ЗАЯВКУ

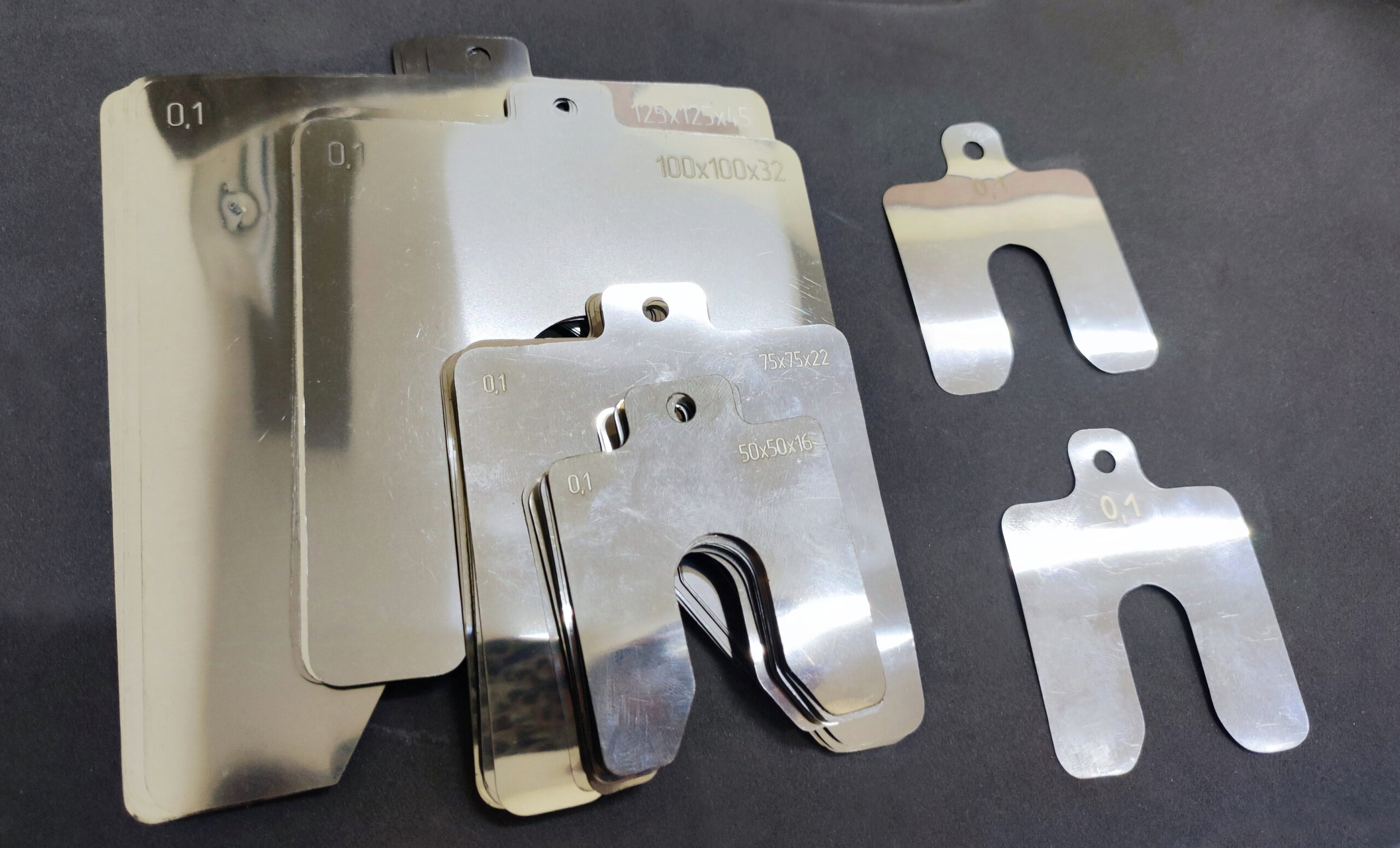

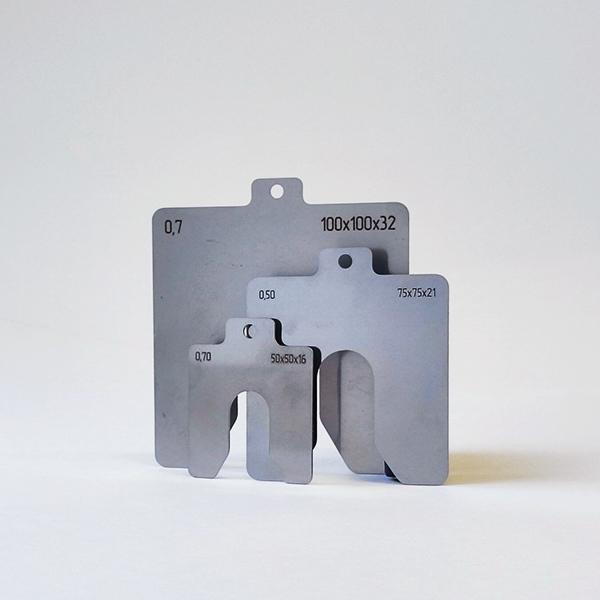

Пластины калибровочные

Пластины центровочные (регулировочные) для установки и выверки оборудования по высоте.

Калибровочные пластины поставляются наборами, поштучно, а также возможно изготовление по чертежам.

ОСТАВИТЬ ЗАЯВКУ

12 Калибровочные пластины (блок 2)

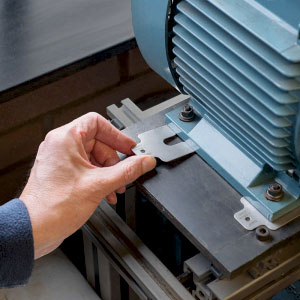

Калибровочные пластины применяются для центровки и выверки по высоте различных видов оборудования во время его установки и ремонтно-наладочных работ. Применение калибровочных пластины позволяет устранить дефекты крепления механизма к фундаменту и обеспечивает точную установку «по уровню» в горизонтальной плоскости.

Калибровочные пластины подходят для установки любого динамического оборудования (электродвигатели с лапками, корпусные редукторы, подшипниковые узлы для валов вертикального и горизонтального типа, гидроаккумуляторы и др.). Пластины также называют центровочными, монтажными, установочными, регулировочными.

Пластины произведены из нержавеющей стали, не подвержены коррозии и могут использоваться неограниченное количество раз.

Пластины калибровочные

Калибровочные пластины применяются для центровки и выверки по высоте различных видов оборудования во время его установки и ремонтно-наладочных работ. Применение калибровочных пластины позволяет устранить дефекты крепления механизма к фундаменту и обеспечивает точную установку «по уровню» в горизонтальной плоскости.

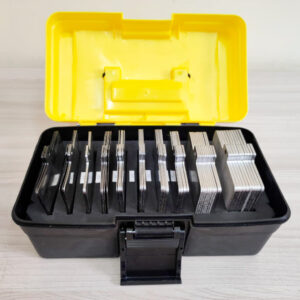

Наборы калибровочных пластин

Набор 50Х50 мм, паз 16 мм

50Х50 ММ, ПАЗ 16 ММ

Размер транспортировочного кейса: 28х15х13 см
Вес наборов: 50-16-80 — 0,65 кг; 50-16-90 — 0,8 кг; 50-16-100/2,0 — 1,2 кг; 50-16-100/3,0 — 1,65 кг; 50-16-110 — 1,8 кг; 50-16-130 — 1,9 кг.

Артикул

Наименование набора

Пластины в наборе

50-16-80

Набор калибровочных пластин 50х50 из 80 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

50-16-90

Набор калибровочных пластин 50х50 из 90 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

50-16-100/2,0

Набор калибровочных пластин 50х50 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

50-16-100/3,0

Набор калибровочных пластин 50х50 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

50-16-110

Набор калибровочных пластин 50х50 из 110 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

50-16-130

Набор калибровочных пластин 50х50 из 130 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор 75Х75 мм, паз 22 мм

75Х75 ММ, ПАЗ 22 ММ

Размер транспортировочного кейса: 28х15х13 см
Вес наборов: 75-22-80 — 1,47 кг; 75-22-90 — 1,81 кг; 75-22-100/2,0 — 2,71 кг; 75-22-100/3,0 — 3,72 кг; 75-22-110 — 4,06 кг; 75-22-130 — 4,3 кг.

Артикул

Наименование набора

Пластины в наборе

75-22-80

Набор калибровочных пластин 75х75 из 80 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

75-22-90

Набор калибровочных пластин 75х75 из 90 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

75-22-100/2,0

Набор калибровочных пластин 75х75 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

75-22-100/3,0

Набор калибровочных пластин 75х75 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

75-22-110

Набор калибровочных пластин 75х75 из 110 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

75-22-130

Набор калибровочных пластин 75х75 из 130 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

100Х100 ММ, ПАЗ 32 ММ

100Х100 ММ, ПАЗ 32 ММ

Размер транспортировочного кейса: 28х15х13 см
Вес наборов: 100-32-80 — 2,6 кг; 100-32-90 — 3,22 кг; 100-32-100/2,0 — 4,82 кг; 100-32-100/3,0 — 6,6 кг;100-32-110 — 7,22 кг; 100-32-130 — 7,54 кг.

Артикул

Наименование набора

Пластины в наборе

100-32-80

Набор калибровочных пластин 100х100 из 80 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

100-32-90

Набор калибровочных пластин 100х100 из 90 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

100-32-100/2,0

Набор калибровочных пластин 100х100 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

100-32-100/3,0

Набор калибровочных пластин 100х100 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

100-32-110

Набор калибровочных пластин 100х100 из 110 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

100-32-130

Набор калибровочных пластин 100х100 из 130 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

125Х125 ММ, ПАЗ 45 ММ

125Х125 ММ, ПАЗ 45 ММ

Размер транспортировочного кейса: 30х15х15 см
Вес наборов: 125-45-80 — 4,06 кг; 125-45-90 — 5,03 кг; 125-45-100/2,0 — 7,53 кг; 125-45-100/3,0 — 10,32 кг; 125-45-110 — 11,28 кг; 125-45-130 — 11,8 кг.

Артикул

Наименование набора

Пластины в наборе

125-45-80

Набор калибровочных пластин 125х125 из 80 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

125-45-90

Набор калибровочных пластин 125х125 из 90 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

125-45-100/2,0

Набор калибровочных пластин 125х125 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

125-45-100/3,0

Набор калибровочных пластин 125х125 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

125-45-110

Набор калибровочных пластин 125х125 из 110 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

125-45-130

Набор калибровочных пластин 125х125 из 130 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

150Х150 ММ, ПАЗ 50 ММ

150Х150 ММ, ПАЗ 50 ММ

Размер транспортировочного кейса: 30х20х20 см
Вес наборов: 150-50-80 — 5,85 кг; 150-50-90 — 7,24 кг; 150-50-100/2,0 — 10,84 кг; 150-50-100/3,0 — 14,86 кг; 150-50-110 — 16,24 кг; 150-50-130 — 16,99 кг.

Артикул

Наименование набора

Пластины в наборе

150-50-80

Набор калибровочных пластин 150х150 из 80 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

150-50-90

Набор калибровочных пластин 150х150 из 90 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

150-50-100/2,0

Набор калибровочных пластин 150х150 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

150-50-100/3,0

Набор калибровочных пластин 150х150 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

150-50-110

Набор калибровочных пластин 150х150 из 110 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

150-50-130

Набор калибровочных пластин 150х150 из 130 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

200х200 ММ, ПАЗ 55 ММ

200х200 ММ, ПАЗ 55 ММ

Размер транспортировочного кейса: 30х20х20 см
Вес наборов: 200-55-80 — 10,4 кг; 200-55-90 — 12,88 кг; 200-55-100/2,0 — 19,28 кг; 200-55-100/3,0 — 26,4 кг; 200-55-110 — 28,88 кг; 200-55-130 — 30,16 кг.

Артикул

Наименование набора

Пластины в наборе

200-55-80

Набор калибровочных пластин 200х200 из 80 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

200-55-90

Набор калибровочных пластин 200х200 из 90 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

200-55-100/2,0

Набор калибровочных пластин 200х200 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

200-55-100/3,0

Набор калибровочных пластин 200х200 из 100 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

200-55-110

Набор калибровочных пластин 200х200 из 110 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

200-55-130

Набор калибровочных пластин 200х200 из 130 шт.

По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

НАБОРЫ 50Х50 ММ, ПАЗ 16 ММ

Размер транспортировочного кейса: 28х15х13 см

Вес наборов: 50-16-80 — 0,65 кг; 50-16-90 — 0,8 кг; 50-16-100/2,0 — 1,2 кг; 50-16-100/3,0 — 1,65 кг; 50-16-110 — 1,8 кг; 50-16-130 — 1,9 кг.

Набор калибровочных пластин 50х50 из 80 шт. (арт. 50-16-80) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

Набор калибровочных пластин 50х50 из 90 шт. (арт. 50-16-90) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

Набор калибровочных пластин 50х50 из 100 шт. (арт. 50-16-100/2,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

Набор калибровочных пластин 50х50 из 100 шт. (арт. 50-16-100/3,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 50х50 из 110 шт. (арт. 50-16-110) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 50х50 из 130 шт. (арт. 50-16-130) По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

НАБОРЫ 75Х75 ММ, ПАЗ 22 ММ

Размер транспортировочного кейса: 28х15х13 см

Вес наборов: 75-22-80 — 1,47 кг; 75-22-90 — 1,81 кг; 75-22-100/2,0 — 2,71 кг; 75-22-100/3,0 — 3,72 кг; 75-22-110 — 4,06 кг; 75-22-130 — 4,3 кг.

Набор калибровочных пластин 75х75 из 80 шт. (арт. 75-22-80) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

Набор калибровочных пластин 75х75 из 90 шт. (арт. 75-22-90) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

Набор калибровочных пластин 75х75 из 100 шт. (арт. 75-22-100/2,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

Набор калибровочных пластин 75х75 из 100 шт. (арт. 75-22-100/3,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 75х75 из 110 шт. (арт. 75-22-110) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 75х75 из 130 шт. (арт. 75-22-130) По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

100

НАБОРЫ 100Х100 ММ, ПАЗ 32 ММ

Размер транспортировочного кейса: 28х15х13 см

Вес наборов: 100-32-80 — 2,6 кг; 100-32-90 — 3,22 кг; 100-32-100/2,0 — 4,82 кг; 100-32-100/3,0 — 6,6 кг;100-32-110 — 7,22 кг; 100-32-130 — 7,54 кг.

Набор калибровочных пластин 100х100 из 80 шт. (арт. 100-32-80) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

Набор калибровочных пластин 100х100 из 90 шт. (арт. 100-32-90) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

Набор калибровочных пластин 100х100 из 100 шт. (арт. 100-32-100/2,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

Набор калибровочных пластин 100х100 из 100 шт. (арт. 100-32-100/3,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 100х100 из 110 шт. (арт. 100-32-110) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 100х100 из 130 шт. (арт. 100-32-130) По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

125

125Х125 ММ, ПАЗ 45 ММ

Размер транспортировочного кейса: 30х15х15 см

Вес наборов: 125-45-80 — 4,06 кг; 125-45-90 — 5,03 кг; 125-45-100/2,0 — 7,53 кг; 125-45-100/3,0 — 10,32 кг; 125-45-110 — 11,28 кг; 125-45-130 — 11,8 кг.

Набор калибровочных пластин 125х125 из 80 шт. (арт. 125-45-80) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

Набор калибровочных пластин 125х125 из 90 шт. (арт. 125-45-90) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

Набор калибровочных пластин 125х125 из 100 шт. (арт. 125-45-100/2,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

Набор калибровочных пластин 125х125 из 100 шт. (арт. 125-45-100/3,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 125х125 из 110 шт. (арт. 125-45-110) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 125х125 из 130 шт. (арт. 125-45-130) По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

150

150Х150 ММ, ПАЗ 50 ММ

Размер транспортировочного кейса: 30х20х20 см

Вес наборов: 150-50-80 — 5,85 кг; 150-50-90 — 7,24 кг; 150-50-100/2,0 — 10,84 кг; 150-50-100/3,0 — 14,86 кг; 150-50-110 — 16,24 кг; 150-50-130 — 16,99 кг.

Набор калибровочных пластин 150х150 из 80 шт. (арт. 150-50-80) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

Набор калибровочных пластин 150х150 из 90 шт. (арт. 150-50-90) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

Набор калибровочных пластин 150х150 из 100 шт. (арт. 150-50-100/2,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

Набор калибровочных пластин 150х150 из 100 шт. (арт. 150-50-100/3,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 150х150 из 110 шт. (арт. 150-50-110) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 150х150 из 130 шт. (арт. 150-50-130) По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

200

200х200 ММ, ПАЗ 55 ММ

Размер транспортировочного кейса: 30х20х20 см

Вес наборов: 200-55-80 — 10,4 кг; 200-55-90 — 12,88 кг; 200-55-100/2,0 — 19,28 кг; 200-55-100/3,0 — 26,4 кг; 200-55-110 — 28,88 кг; 200-55-130 — 30,16 кг.

Набор калибровочных пластин 200х200 из 80 шт. (арт. 200-55-80) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0 мм

Набор калибровочных пластин 200х200 из 90 шт. (арт. 200-55-90) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0 мм

Набор калибровочных пластин 200х200 из 100 шт. (арт. 200-55-100/2,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0 мм

Набор калибровочных пластин 200х200 из 100 шт. (арт. 200-55-100/3,0) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 200х200 из 110 шт. (арт. 200-55-110) По 10 шт. каждой толщины: 0.05; 0.1; 0.2; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

Набор калибровочных пластин 200х200 из 130 шт. (арт. 200-55-130) По 10 шт. каждой толщины: 0.05; 0.1; 0.15; 0.2; 0.25; 0.3; 0.4; 0.5; 0.7; 0.8; 1.0; 2.0; 3.0 мм

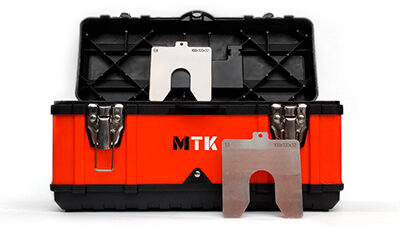

Упаковка наборов

- Наборы упакованы в транспортировочные кейсы

- Каждая пластина промаркирована в соответствии с типоразмером

- Возможно доукомплектовать набор пластинами необходимой толщины

Пластины калибровочные

- Наборы упакованы в транспортировочные кейсы;

- Каждая пластина промаркирована в соответствии с типоразмером;

- Возможно доукомплектовать набор пластинами необходимой толщины (по 10 шт.).

ПОЛУЧИТЬ КП

Упаковка наборов

Калибровочные пластины поштучно

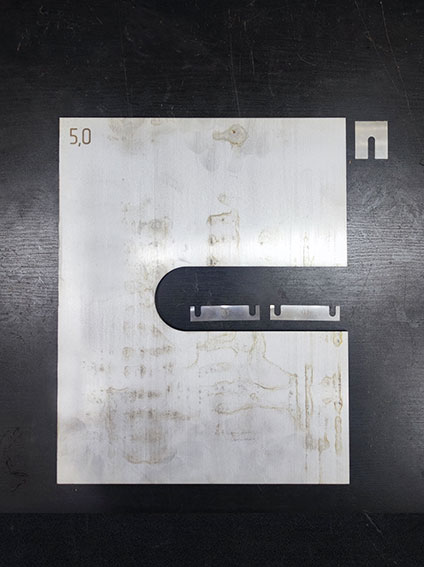

Возможна поштучная поставка калибровочных пластин любого размера и толщины.

ОСТАВИТЬ ЗАЯВКУ

Пластины калибровочные

Калибровочные пластины поштучно

Возможна поштучная поставка калибровочных пластин любого размера и толщины.

ОСТАВИТЬ ЗАЯВКУ

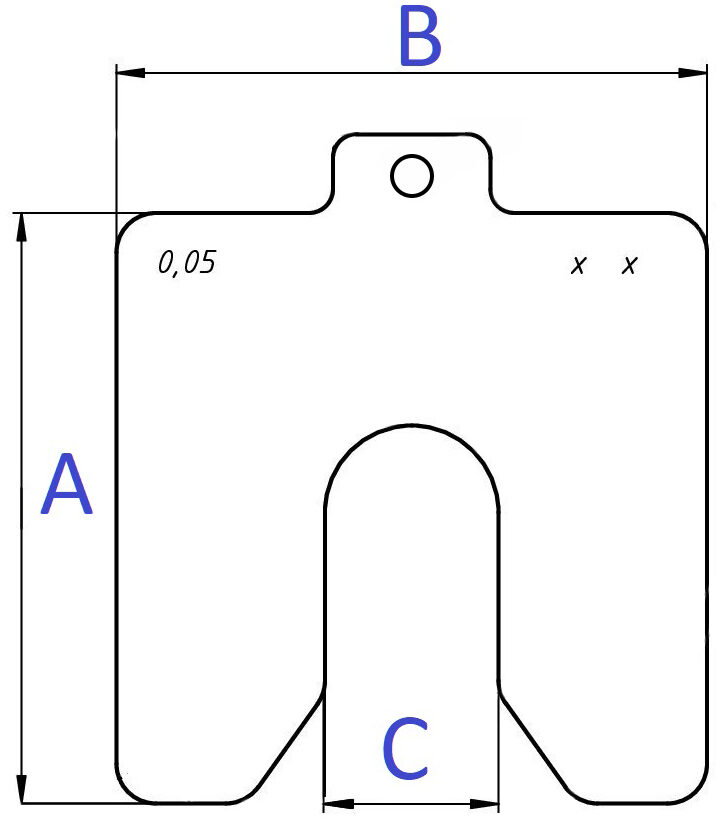

Характеристики калибровочных пластин

Slide

Материал: нержавеющая сталь AISI-304, AISI-301, 12Х18НТ10Т (Предел прочности σв= 510 МПа; предел текучести σт=196 МПа; твердость НВ = 170 Мпа)
Страна изготовления: Россия
Технические особенности: Пластины могут иметь разность толщины в пределах от ±1 до ±5% в зависимости от толщины пластины и стандарта на металл. Пластины могут иметь следы дроби и незначительные царапины. Пластины толщиной до 0,3 мм могут иметь изогнутый вид т.к. изготовлены из рулонного нержавеющего металла, что не влияет на качество продукции при эксплуатации.
Толщина калибровочных пластин от 0,05 до 3,0 мм: 0,05; 0,75; 0,1; 0,15; 0,2; 0,25; 0,3; 0,4; 0,5; 0,7; 0,8; 1,0; 2,0; 3,0
Основные размеры калибровочных пластин (А х В, ширина паза С, мм):
50х50 паз 15мм; 75х75 паз 22 мм; 100х100 паз 32 мм; 125х125 паз 45 мм; 150х150 паз 50 мм; 200х200, паз 55 мм.

Пластины калибровочные

Основные размеры калибровочных пластин (А х В, ширина паза С, мм):
50х50 паз 15мм; 75х75 паз 22 мм; 100х100 паз 32 мм; 125х125 паз 45 мм; 150х150 паз 50 мм; 200х200, паз 55 мм.

Основные размеры калибровочных пластин (А х В, ширина паза С, мм):
50х50 паз 15мм; 75х75 паз 22 мм; 100х100 паз 32 мм; 125х125 паз 45 мм; 150х150 паз 50 мм; 200х200, паз 55 мм.
Материал: нержавеющая сталь AISI-304, AISI-301, 12Х18НТ10Т (Предел прочности σв= 510 МПа; предел текучести σт=196 МПа; твердость НВ = 170 Мпа)
Страна изготовления: Россия
Технические особенности: Пластины могут иметь разность толщины в пределах от ±1 до ±5% в зависимости от толщины пластины и стандарта на металл. Пластины могут иметь следы дроби и незначительные царапины. Пластины толщиной до 0,3 мм могут иметь изогнутый вид т.к. изготовлены из рулонного нержавеющего металла, что не влияет на качество продукции при эксплуатации.
Толщина калибровочных пластин от 0,05 до 3,0 мм: 0,05; 0,75; 0,1; 0,15; 0,2; 0,25; 0,3; 0,4; 0,5; 0,7; 0,8; 1,0; 2,0; 3,0

Калибровочные пластины по чертежам

Slide

Изготовим пластины нестандартных размеров в соответствии с вашими чертежами, эскизами или ТЗ.

Возможно изготовление калибровочных пластин любой формы и конфигурации, толщиной до 10 мм.

ОСТАВИТЬ ЗАЯВКУ

Пластины калибровочные

Изготовим пластины нестандартных размеров в соответствии с вашими чертежами, эскизами или ТЗ.

Возможно изготовление калибровочных пластин любой формы и конфигурации, толщиной до 10 мм.

ОСТАВИТЬ ЗАЯВКУ

Пластины калибровочные

Калибровочные пластины поштучно
Читать далее
Наборы калибровочных пластин
Пластины калибровочные (центровочные) предназначены для точной выверки положения оборудования, чаще всего по высоте. Пластины используются в процессе центровки агрегатов при монтажных и ремонтно-наладочных работах для механизмов всех размеров.
Если с их помощью производится центровка, может встречаться термин «центровочные пластины».
Читать далее
Пластины калибровочные по чертежам
Изготовим калибровочные пластины нестандартных размеров по вашим чертежам.
- Срок поставки — от 3 дней
- Бесплатная доставка
- Собственное производство
- Гарантия качества – используем только лучшие марки нержавеющей стали
- Каждую деталь изготавливаем индивидуально в соответствии с потребностями заказчика.
Читать далее

Калибровочные пластины поштучно

Наборы калибровочных пластин

Пластины калибровочные по чертежам

ООО "Методология точного контроля"ИНН 7447322160

ᅠ ᅠ

ООО "Методология точного контроля"
ИНН 7447322160
