Калибры М
Калибры М для контроля метрической резьбы ГОСТ 24997-2004
Поля допусков:
Пробки — H, G
Кольца и контркалибры — h, g, f, e, d
Полный перечень допусков — в описании ниже.
Отгрузка из наличия в день оплаты.
Отгрузка от 5-ти рабочих дней.
Примеры обозначения при заказе:
Пробка М 27х1,5 ПР 6Н
Кольцо М 27х1,5 НЕ 6g
Цена зависит от размера и класса — назовём её в ответном письме, обычно в течение часа в рабочее время.
Или напишите на zakaz@mt-kontrol.ru · +7 (351) 741-00-86

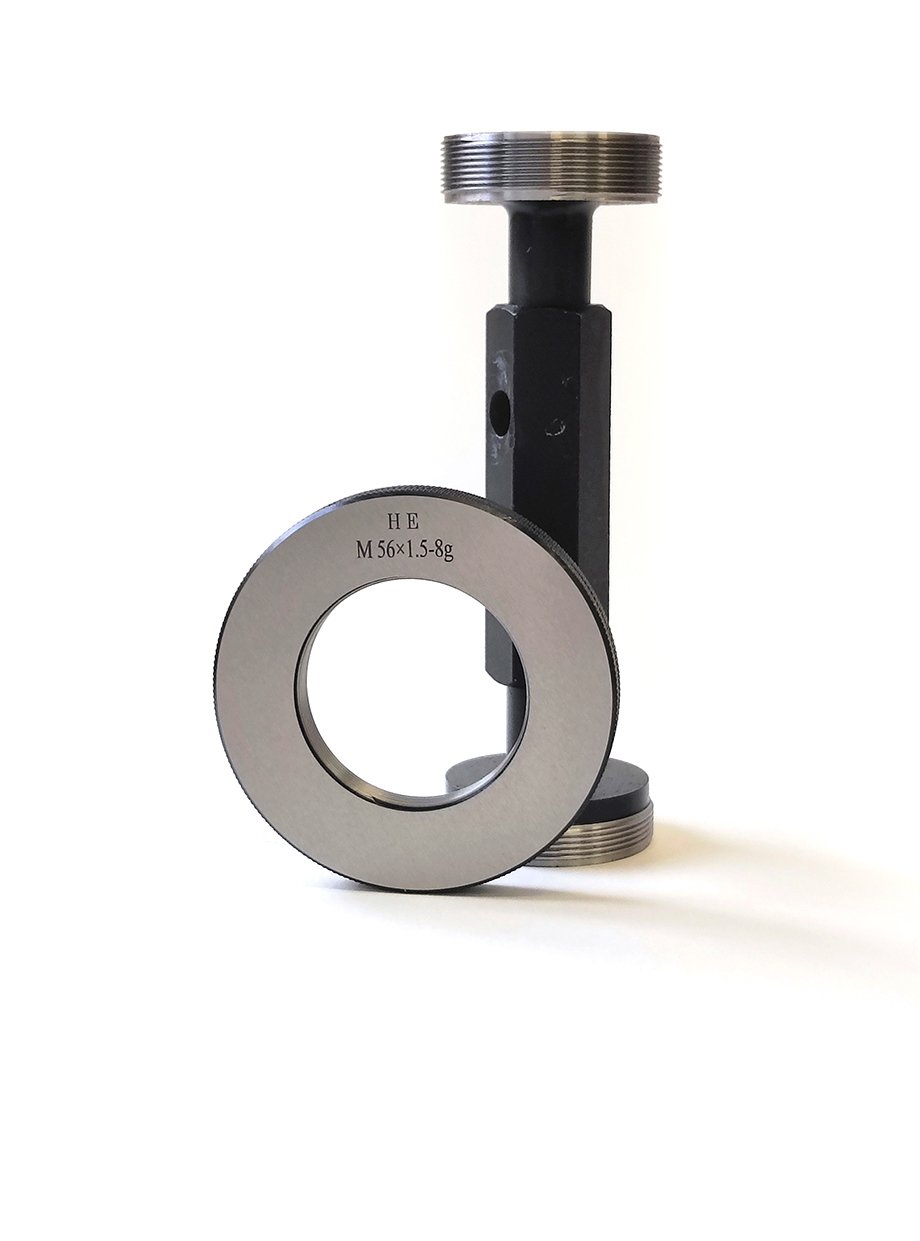

Калибры для метрической резьбы (М) проверяют, находятся ли параметры резьбы в допустимых пределах. Наружную резьбу контролируют калибром-кольцом, внутреннюю — калибром-пробкой; для полного контроля применяют проходной (ПР) и непроходной (НЕ) калибры.
Поставляем со склада и изготавливаем на заказ по ГОСТ 24997-2004 или по вашим чертежам. Ниже — справочная информация: нажмите на строку, чтобы раскрыть.
Виды резьбовых калибров М
| Обозначение | Что это |
|---|---|
| ПР | Проходные пробки и кольца |
| НЕ | Непроходные пробки и кольца |
| КИ | Пробки для контроля износа проходных калибров-колец (ПР) |
| КИ-НЕ | Пробки для контроля износа непроходных колец (НЕ) |
| КПР-ПР, КПР-НЕ | Контрольные калибры-пробки для проходных колец, для приёмки новых калибров |
| КНЕ-ПР, КНЕ-НЕ | Контрольные калибры-пробки для непроходных колец, для приёмки новых калибров |
В процессе использования калибры выходят из поля допуска и требуют периодического контроля. Чтобы удостовериться, что калибр находится в поле допуска, применяют контрольные калибры или проводят калибровку средствами измерения.
Поля допусков по ГОСТ 24997-2004
| Тип калибра | Ряд | Поля допусков |
|---|---|---|
| Пробки | H | 4H5H, 5H, 5H6H, 6H, 7H |
| G | 5G, 6G, 7G, 8G | |
| Кольца и контркалибры | h | 3h4h, 4h, 5h4h, 5h6h, 6h, 7h6h, 8h |
| g | 4g, 5g6g, 6g, 7g6g, 8g, 9g8g | |
| f | 6f | |
| e | 6e, 7e6e | |
| d | 6d |
Гладкие калибры М
Калибры для контроля метрической резьбы могут быть не только резьбовыми, но и гладкими. Гладкие калибры М применяются, когда нужно проконтролировать только один параметр резьбы:
- гладкие кольца М и скобы М — для контроля наружного диаметра наружной резьбы;
- гладкие пробки М — для контроля внутреннего диаметра внутренней резьбы.
Таблица типоразмеров
Калибры М изготавливаются для основных размеров и шагов метрической резьбы по ГОСТ 24997-2004. Размеры и шаги, которых нет в таблице, изготавливаем под заказ по чертежу.
| Резьба | Основной шаг, мм | Мелкие шаги, мм |
|---|---|---|
| М1 | 0.25 | 0.2 |
| М1.2 | 0.25 | 0.2 |
| М1.4 | 0.3 | 0.2 |
| М1.6 | 0.35 | 0.2 |
| М1.8 | 0.35 | 0.2 |
| М2 | 0.4 | 0.25 |
| М2.2 | 0.45 | 0.25 |
| М2.5 | 0.45 | 0.35 |
| М3 | 0.5 | 0.35 |
| М3.5 | 0.6 | 0.35 |
| М4 | 0.7 | 0.5 |
| М5 | 0.8 | 0.5 |
| М6 | 1.0 | 0.5; 0.75 |
| М8 | 1.25 | 0.5; 0.75; 1.0 |
| М10 | 1.5 | 0.75; 1.0; 1.25 |
| М12 | 1.75 | 1.0; 1.25; 1.5 |
| М14 | 2.0 | 1.0; 1.25; 1.5 |
| М16 | 2.0 | 1.0; 1.5 |
| М18 | 2.5 | 1.0; 1.5; 2.0 |
| М20 | 2.5 | 1.0; 1.5; 2.0 |
| М22 | 2.5 | 1.0; 1.5; 2.0 |
| М24 | 3.0 | 1.0; 1.5; 2.0 |
| М27 | 3.0 | 1.0; 1.5; 2.0 |
| М30 | 3.5 | 1.0; 1.5; 2.0 |
| М33 | 3.5 | 1.5; 2.0 |
| М36 | 4.0 | 1.5; 2.0; 3.0 |
| М39 | 4.0 | 1.5; 2.0; 3.0 |
| М42 | 4.5 | 1.5; 2.0; 3.0; 4.0 |
| М45 | 4.5 | 1.5; 2.0; 3.0; 4.0 |
| М48 | 5.0 | 1.5; 2.0; 3.0; 4.0 |
| М52 | 5.0 | 1.5; 2.0; 3.0; 4.0 |
| М56 | 5.5 | 1.5; 2.0; 3.0; 4.0 |
| М60 | 5.5 | 1.5; 2.0; 3.0; 4.0 |
| М64 | 6.0 | 1.5; 2.0; 3.0; 4.0 |
| М68 | 6.0 | 1.5; 2.0; 3.0; 4.0 |
Нормативные документы
| ГОСТ | Что регламентирует |
|---|---|
| ГОСТ 2016-86 | Калибры резьбовые |
| ГОСТ 24997-2004 | Калибры для метрической резьбы, допуски |
| ГОСТ 18465-86 | Исполнительные размеры от 1 до 68 мм |
| ГОСТ 18466-73 | Исполнительные размеры от 68 до 200 мм |
| ГОСТ 17756-72 | Конструкция и основные размеры, проходные |
| ГОСТ 17757-72 | Конструкция и основные размеры, непроходные |
| ГОСТ 17758-72 | Конструкция и основные размеры, комплектные |
